在五恒系统中，稳定可靠的通信技术是确保精准控制的关键。CAN总线和485总线是暖通行业常用的两种通信方式，但它们在性能、扩展性和适用场景上存在显著差异。
那么，五恒系统应该如何选择通信方案？如何避免总线设备过多导致的通信延迟？ 中金五恒系统创新性地采用“主控-CAN总线-温控器 + 房间独立485总线”的混合架构，既发挥了CAN总线的高实时性，又充分利用独立485总线承担各房间独立通信需求，实现高效稳定的全屋控制。
一、CAN总线 vs 485总线：核心差异对比
| 特性 | CAN总线 | 485总线（Modbus RTU） |
|---|---|---|
| 最大节点数 | 64个 | 32个（标准Modbus RTU） |
| 通信速率 | 最高1Mbps | 最高115.2Kbps（长距离降低） |
| 通信机制 | 多主竞争（硬件仲裁） | 主从轮询（软件调度） |
| 抗干扰能力 | 强（差分信号+错误重发） | 一般（依赖屏蔽双绞线） |
| 实时性 | μs级响应 | ms级（轮询延迟） |
| 成本 | 较高（专用CAN芯片） | 低（通用485芯片） |
1. CAN总线的优势
- 高实时性：采用硬件仲裁机制，多个节点可同时发送数据，优先级高的信息自动抢占总线，适用于关键指令（如防结露紧急控制）。
- 强抗干扰：差分信号+CRC校验+自动重发，适合电磁环境复杂的场景（如工业现场）。
- 多主通信：主控和温控器均可主动上报数据，无需等待轮询。
2. 485总线的适用场景
- 成熟生态：温湿度传感器、风机盘管等设备普遍支持Modbus协议。
- 长距离稳定：在1200米内（加中继器可延长）仍能保持通信。
- 低成本：芯片和布线成本低，适合大规模传感器部署。
二、五恒系统的通信挑战：单总线为何无法满足需求？
在大型住宅项目中，五恒系统通常需要接入：
- 多个房间温控器（每个房间1个）
- 多个温湿度传感器（每个房间1~2个）
- 冷面温度传感器（防结露关键数据）
- 风机盘管/辐射末端控制
如果所有设备都挂在同一条总线上（无论是CAN还是485），会导致：
- 节点数超限：例如，20个房间×（1温控器+4传感器+1风盘）=120个设备，远超单总线容量。
- 通信延迟：Modbus RTU轮询所有设备可能需数秒，影响实时控制。
- 故障扩散：单点总线故障可能导致全系统瘫痪。

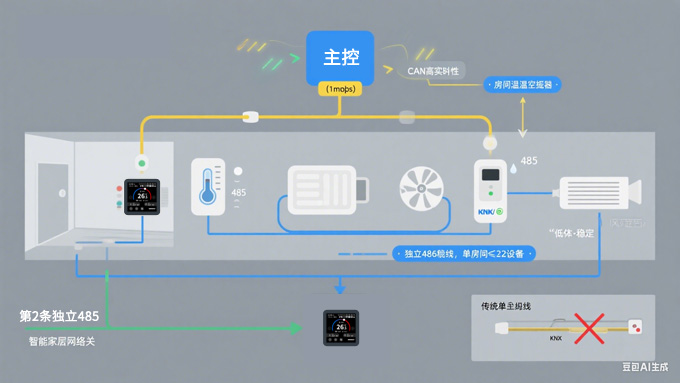

三、中金五恒的混合通信架构：更优解
为解决上述问题，中金五恒系统采用三级通信架构：
1. 主控级：CAN总线（高实时控制）
- 用途：主控制器与各房间温控器之间的核心指令传输（如模式切换、全局设定）。
- 优势：
- 确保关键指令（如“开窗防结露”）μs级响应。
- 64节点足够支持大型别墅（通常≤30个房间）。
2. 房间级：独立485总线（分担主控级负担）
- 用途：每个温控器独立管理本房间的传感器和风盘。
- 优势：
- 设备隔离：单房间设备数≤32，避免总线过载。
- 低延迟：仅轮询本房间设备，响应速度更快。
- 故障隔离：单个房间通信异常不影响其他区域。
3. 扩展级：专用485接口（智能家居兼容）
- 用途：接入第三方系统（如KNX、涂鸦智能家居）。
- 优势：
- 通过协议隔离，避免智能家居数据阻塞控制指令。
- 支持485转KNX网关，兼容高端智能家居系统。
四、实际应用案例：混合架构如何提升系统稳定性？
案例：别墅五恒系统（25个房间）
- 传统单总线方案：
- 所有温控器、传感器、风盘挂载同一条485总线。
- 结果：轮询周期>2秒，防结露响应延迟，体验差。
- 中金混合架构方案：
- 主控-CAN总线：25个温控器+2个混水中心模块+1个主机模块+4个地面分水器模块+4个顶棚分水器模块（远低于64节点限制）。
- 房间独立485总线：每房间≤8个设备（传感器+风盘）。
- 结果：房间内轮询周期<200ms，全局指令实时下发。
五、结论：为何混合通信是五恒系统的更优解？
- 性能更优：CAN保证关键指令实时性，独立485承担各房间独立通信需求。
- 扩展性强：房间独立总线支持超大规模部署。
- 稳定可靠：故障隔离，避免单点问题影响全系统。
- 兼容性好：专用接口无缝对接智能家居生态。
中金五恒系统的通信设计，正是基于工程实践中的痛点优化，确保复杂场景下仍能实现精准、稳定、高效的控制。
